二次部材計算プログラム

POWER-杭基礎U(ロゴ)


  • 「POWER-杭基礎II」は、杭・基礎梁一連計算プログラム「BUILD.GPIII」および一貫計算プログラム「BUILD.一貫V」からのデータリンクの他、単体での使用も可能な杭の支持力計算と基礎の計算プログラムです。

  • コンクリートと鉄筋の許容応力度の直接指定にも対応しています。


[概要] [計算] [出力] [その他]



特徴

  • 鉛直支持力の算定は、既製コンクリート杭(埋め込み、打込み杭)・場所打ちコンクリート杭・鋼管杭・異形摩擦杭について、先端支持力・杭周辺摩擦力、または杭に作用する負の摩擦力等を考慮して計算を行います。
  • 地盤データを入力することにより、杭支持力計算に必要な各係数を計算し、杭の計算データとして取り込むことができます。また、N値や土質記号を柱状図形式で表示、印刷することができます。
  • 鉛直支持力と杭耐力の算定は、告示の計算式による他、各設計指針(東京都、神奈川、大阪府、ユーザー指定)の許容支持力を参照します。また、このデータは編集することが可能です。
  • 基礎のフーチングの設計では、杭の偏心を考慮した杭反力の計算、曲げ・せん断・付着による鉄筋の算定、パンチングの算定、杭頭モーメントによるねじれの検討を行います。


データ入力画面

基礎形状の入力画面(図)
【基礎形状の入力画面】
  杭形状の入力画面(図)
【杭形状の入力画面】
図をクリックすると拡大表示します

地盤データの入力画面(図)
【地盤データの入力画面】
  耐力・支持力算定式の入力画面(図)
【耐力・支持力算定式の入力画面】
図をクリックすると拡大表示します


使用材料

  • 【コンクリート】
    普通コンクリート:Fc15〜Fc60
    許容応力度の直接指定にも対応しています。
  • 【鉄筋】
    SD295、SD345、SD390
    許容応力度の直接指定にも対応しています。
  • 【鉄筋径】
    D10〜D41

適用範囲

  • 【杭種】
    ・既製コンクリート杭(埋め込み、打込み杭)[RC杭・PC杭(A〜C種)・PHC杭(A〜F種)]
    ・場所打ちコンクリート杭
    ・鋼管杭
    ・異形摩擦杭

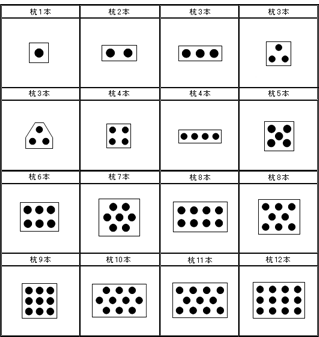

  • 【フーチング形状】
    以下のタイプに対応しています。
