計算結果の出力

  • 計算結果の出力方法には、テキスト形式、表形式(テーブルエディタ)、図化形式(3Dビューワ)の3通りがあります。それぞれ特徴がありますのでニーズにあった出力方法を選択することができます。

    テキスト形式出力(図)
    【テキスト形式】
    図をクリックすると拡大表示します

    表形式出力(図)
    【表形式】
    図をクリックすると拡大表示します

    図化形式出力(図)
    【図化形式】
    図をクリックすると拡大表示します


テキスト形式

  • テキスト形式の出力は、入出力結果をすべて表示することができるので、全体の把握が容易となっており提出用の体裁を整えた形で出力することができます。
出力例
図をクリックするとPDFを表示します


表形式(テーブルエディタ)

  • 表形式では計算結果をクリップボードへコピーすることができるので、「Microsoft Excel」等に貼り付けて再利用することも可能です。
  • 応力値や変形値のデータは、テーブルエディタと3Dビューワ上で連携していますので、3Dビューワ上で節点や要素を選択すると、見たい応力値や変形値をテーブルエディタ上で確認することができます。

    表形式と図化形式の連動(図)
    【図化形式】
    図をクリックすると拡大表示します


図化形式(3Dビューワ)

  • 図化形式(3Dビューワ)では、応力図・変位図・コンタ図を表示できます。マウスで視点を変更したり、指定により一部分のみを表示することも可能です。
変位図(鉄塔)
【変位図(鉄塔)】

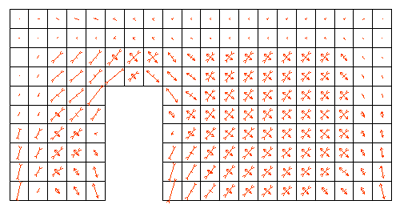

応力図(開口のある壁
【応力図(開口のある壁)】

コンタ図(床)
【コンタ図(床)】
