データの入力方法

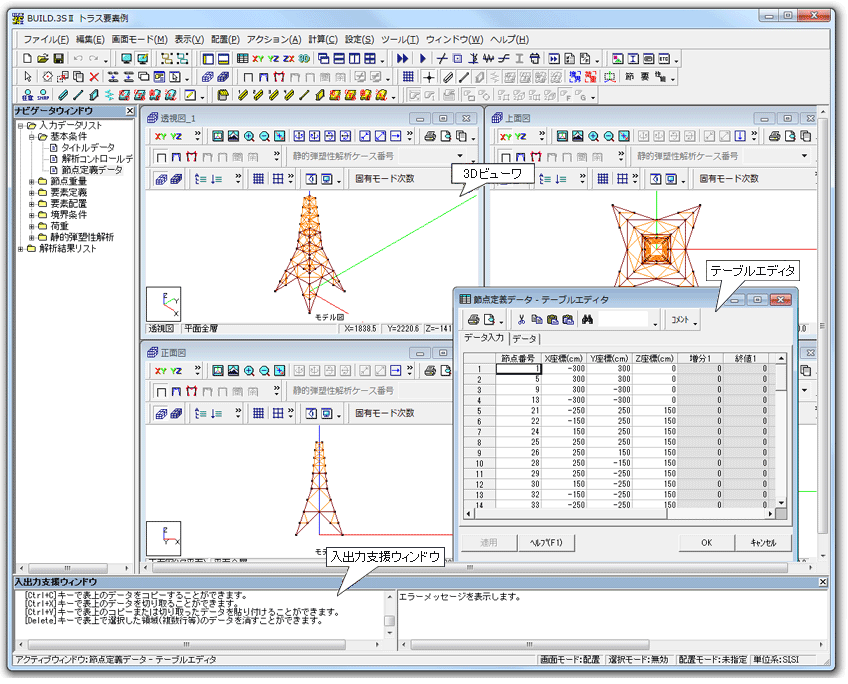

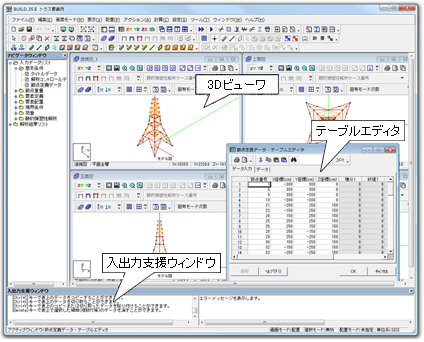

入力画面(図)
図をクリックすると拡大表示します

  • マウス入力・表入力・テキストエディタによる一括入力入力の3タイプから選択可能です。
  • 表入力(テーブルエディタ)とマウス入力(3Dビューワ)を混在させることができます。表入力をメインに使い、入力状況をリアルタイムに3Dビューワ上で確認しながら入力することも可能ですので、入力ミスが軽減できます。
  • テーブルエディタと3Dビューワ上のデータは互いに連動し、テーブルエディタ上で節点データを選択すると、3Dビューワ上に赤くハイライト表示し、選んだ節点や要素が分かるようになっています。
  • 部材要素にはグループ情報を付加することができます。通り名、軸名、階名に相当する符号や、柱・梁・壁といった部材の名称、S造・RC造を示す部材の構造種別、柱・梁の符号名などを設定することができ、このグループ情報により3Dビューワ上の表示を制御することも可能です。
  • 画面下部に入出力支援ウィンドウがあります。このウィンドウの左側には操作を支援する内容を表示し、右側には入力データ作成時のエラーを表示します。
  • 新規にデータ入力ができるだけでなく、「BUILD.一貫V」からリンクできます。

マウス入力

  • 【節点定義】
    節点の定義は、画面上の任意の点をクリックして作成する方法の他、グリッドを作成し交点に一括して節点を設ける方法も可能です。

  • 【部材配置】
    任意の節点を指定して配置する方法の他、平面・立体の範囲を選択して配置することも可能です。

  • 【荷重配置】
    荷重の配置もマウスを利用して行うことができます。また、入力した荷重は画面に表示されるので、入力ミスを軽減できます。

オートデモ

  • 節点の定義から要素の配置までの操作について、オートデモをご覧いただけます。なお、オートデモはマウス入力と表入力を分けてご紹介していますが、実際には混在させて使用することができます。

    マウス入力(オートデモ)
    【マウス入力(平板曲げ要素)】
      表入力(オートデモ)
    【表入力(ビーム要素)】
    図をクリックするとオートデモを再生します
