■現場ナビ3D鉄筋
トップページ > 製品情報 > 現場ナビ3D鉄筋 > 躯体・配筋の確認


[概要] [躯体・配筋の確認] [配筋設計の操作]   [価格・カタログ]



BIMデータ(ST-Bridge)のインポート

  • 構造計算ソフトから出力したBIMデータ(ST-Bridge)をインポートして、3Dモデルを自動作成します。
伏図(画像)

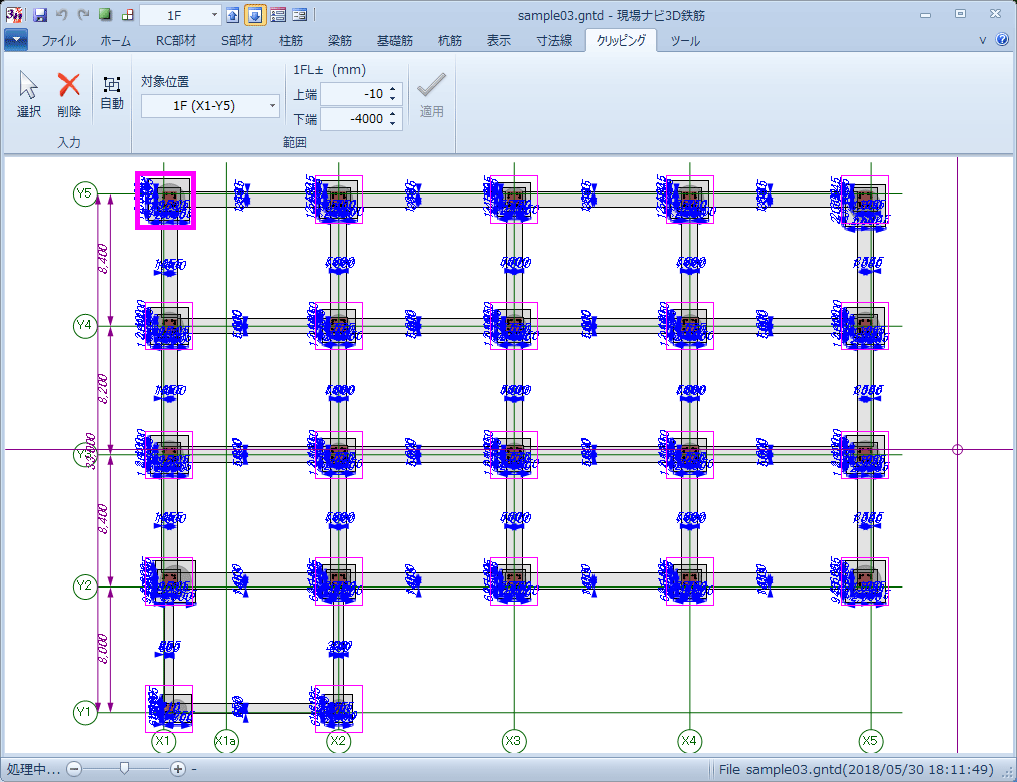

【伏図】
軸組図(画像)

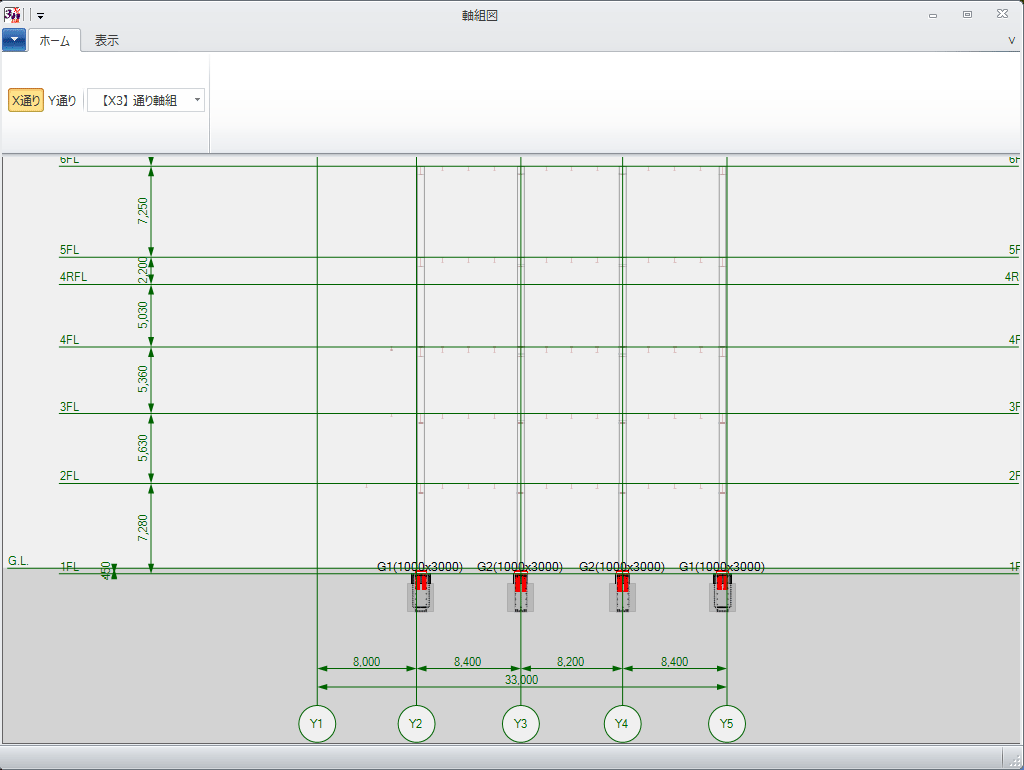

【軸組図】
3Dで建物形状を表示(画像)

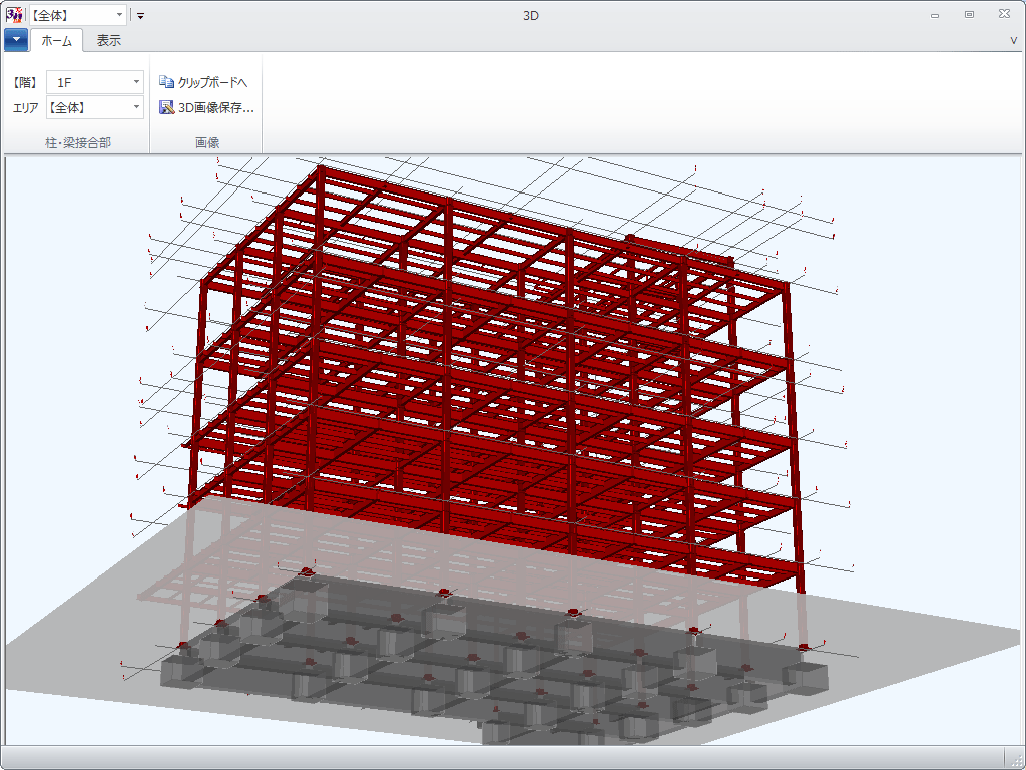

【3Dで建物形状を表示】
図をクリックすると拡大表示します


現状の配筋の確認

  • 伏図を拡大表示すると、配筋を確認することができます。
  • 躯体寸法・配筋の変更が簡単にできます。
拡大表示(画像)

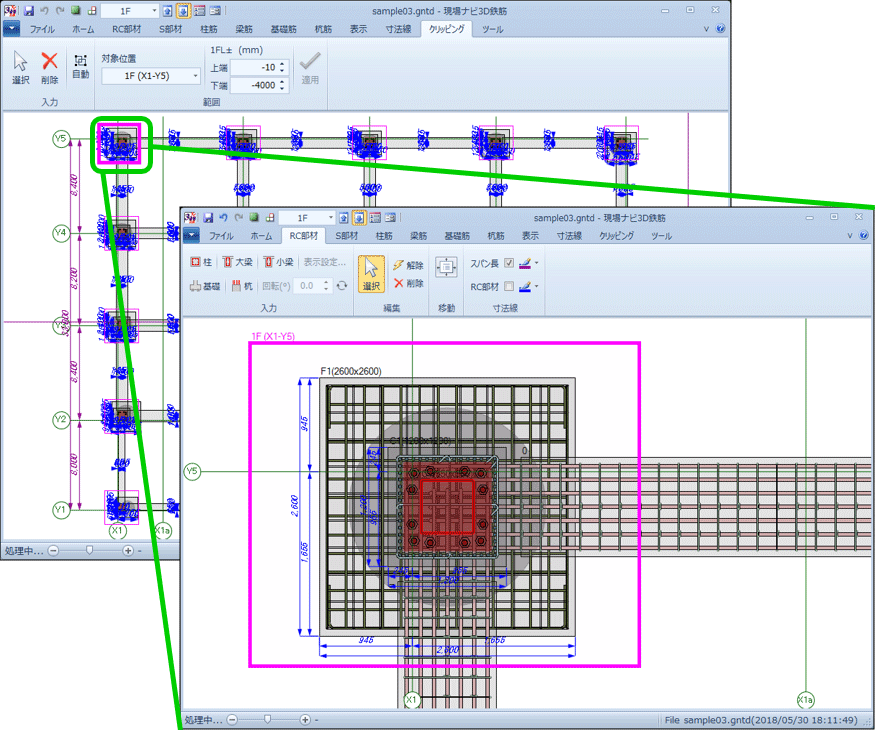

【拡大表示】
躯体寸法、配筋の変更(画像)

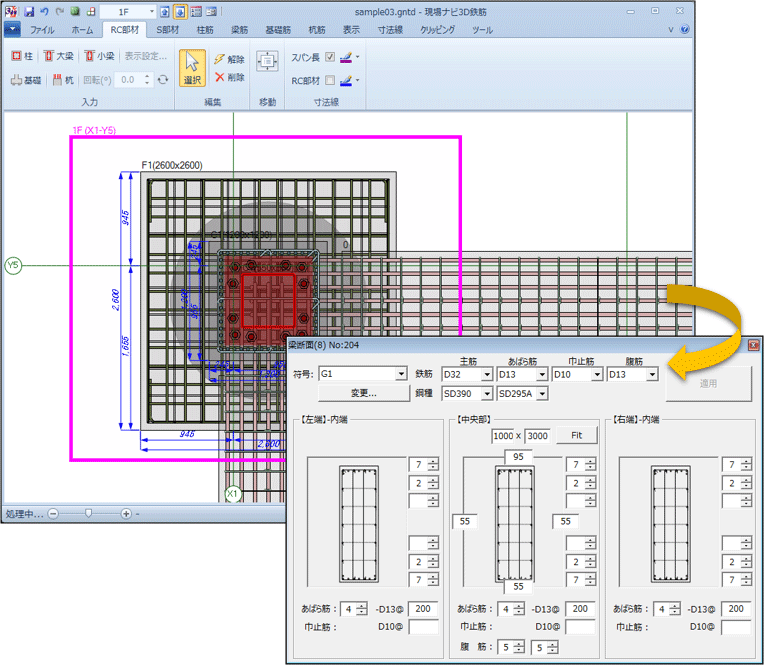

【躯体寸法・配筋の変更】
 図をクリックすると拡大表示します


部材リスト

  • 柱・梁・基礎・杭のリスト表示ができ、躯体寸法・配筋のチェックができます
  • 配筋等を変更すると、リストに反映されます。
柱リスト(画像)

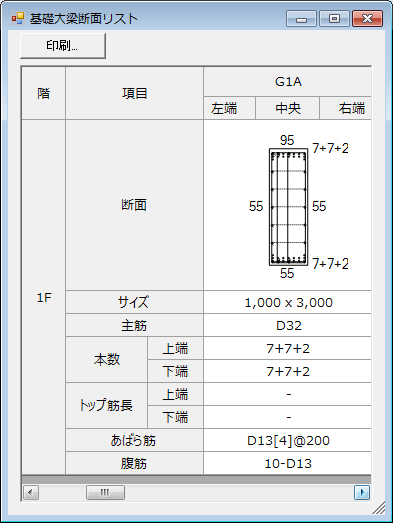

【柱リスト】
梁リスト(画像)
【梁リスト】
 図をクリックすると拡大表示します


既製品・在来ベースプレートの配置

  • 既製品ベースプレートは、リストから選択して配置します。
  • 在来ベースプレートも、簡単に入力して配置できます。
既製品ベースプレート(画像)

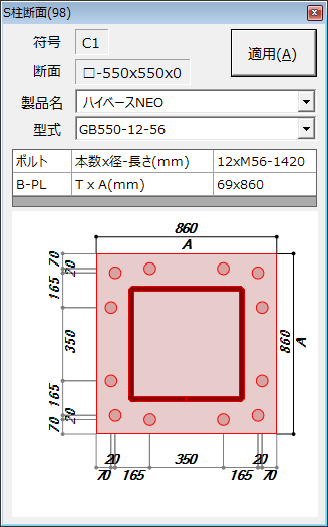

【既製品ベースプレート】
在来ベースプレート(画像)

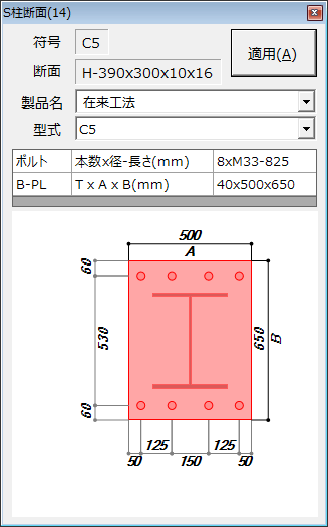

【在来ベースプレート】
 図をクリックすると拡大表示します


3D表示による配筋の確認とクリッピング

  • 3D表示で配筋を確認します。
  • クリッピング機能で指定した面で切り出して表示することができます。
クリッピング機能による断面の切り出し(画像)

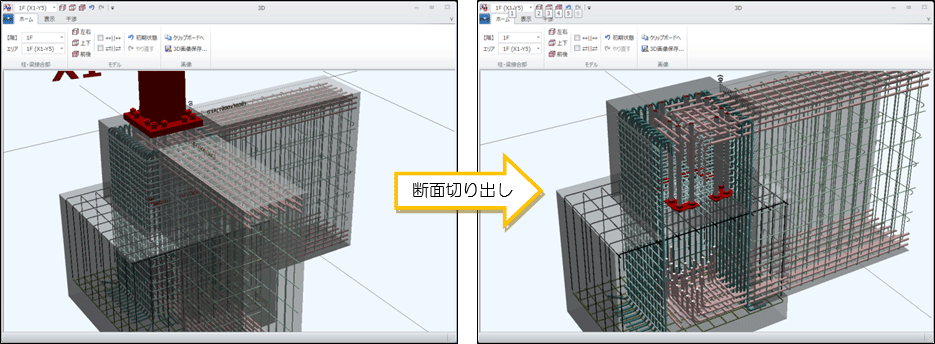

【クリッピング機能による断面の切り出し】
 図をクリックすると拡大表示します
